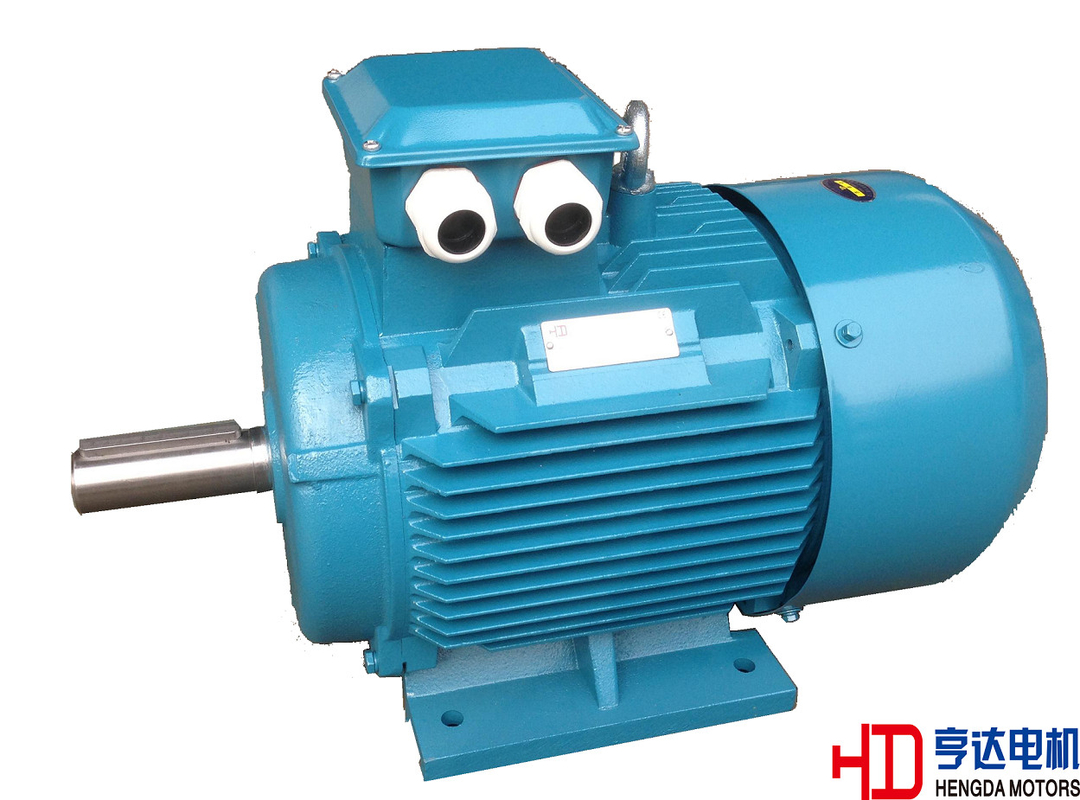

IP55 motor elétrico da eficiência elevada 1000 RPM para o compressor de ar

Ambiental

Variação da temperatura:

-15~40℃

Umidade ambiental:

90%less do que a humidade relativa

Altura:

menos de 1000m acima do nível do mar

Condição ambiental:

nenhum gás da causticidade, nenhuma poeira, poluição mental não pesada, nenhuma chama, nenhuma cristalização de sal

Poder da fonte:

Variável da tensão

±5%

variável da freqüência

Tensão da liga de ±2% e variável da freqüência: ±5%

Característica padrão:

Fase

Trifásico

Tamanho de quadro

Quadro do ferro fundido H90~355

Proteja a característica

Totalmente incluido

Tensão

380V

Freqüência

50HZ

Classe da proteção

IP55

Isolação

F/B

Montagem

IMB3 /IMB35/IMV1 ou em seu pedido

Refrigerar

IC411

Dever

S1

Conexão

Tipo de “Y” para 3kW e para baixo, tipo de “D” para 4kW e para cima

Thermometry

Opcional

Certificação

CCC, CE, ISO9001

Os motores especiais podem ser projetados de acordo com as exigências de clientes

Tipo do motor

Poder avaliado

Atual

Velocidade avaliado

Torque avaliado

Fator de poder

Eficiência

Corrente fechado

Torque fechado

Torque máximo

Peso

Corrente avaliado

Torque avaliado

Torque avaliado

Quilowatt

HP

380V InA

400V IoA

r/min

N.m

cosΦ

η%

Ist/IN

Tst/TN

TM/TN

quilograma

YE3-90S-6

0,75

1

2,0

1,9

915

7,16

0,71

78,9

6,0

2,0

2,1

23

YE3-90L-6

1,1

1,5

2,8

2,7

915

10,50

0,73

81,0

6,0

2,0

2,1

28,5

YE3-100L-6

1,5

2

3,8

3,6

920

14,32

0,73

82,5

6,5

2,0

2,1

37,5

YE3-112M-6

2,2

3

5,4

5,1

940

21,01

0,74

84,3

6,6

2,0

2,1

48

YE3-132S-6

3

4

7,2

6,8

960

28,65

0,74

85,6

6,8

2,0

2,1

65

YE3-132M1-6

4

5,5

9,5

9,0

960

38,20

0,74

86,8

6,8

2,0

2,1

73

YE3-132M2-6

5,5

7,5

12,7

12,0

960

52,52

0,75

88,0

7,0

2,0

2,1

82

YE3-160M-6

7,5

10

16,2

15,4

970

71,62

0,79

89,1

7,0

2,0

2,1

113

YE3-160L-6

11

15

23,1

22,0

970

105,04

0,80

90,3

7,2

2,0

2,1

134

YE3-180L-6

15

20

30,9

29,3

970

143,24

0,81

91,2

7,3

2,0

2,1

178

YE3-200L1-6

18,5

25

37,8

36,0

975

176,66

0,81

91,7

7,3

2,0

2,1

226

YE3-200L2-6

22

30

44,8

42,5

975

210,08

0,81

92,2

7,4

2,0

2,1

243

YE3-225M-6

30

40

59,1

56,2

980

286,47

0,83

92,9

6,9

2,0

2,1

294

YE3-250M-6

37

50

71,7

68,1

980

353,31

0,84

93,3

7,1

2,0

2,1

369

YE3-280S-6

45

60

85,8

81,6

980

429,71

0,85

93,7

7,3

2,0

2,0

513

YE3-280M-6

55

75

103,3

98,1

980

525,20

0,86

94,1

7,3

2,0

2,0

661

YE3-315S-6

75

100

143,4

136,2

985

716,18

0,84

94,6

6,6

2,0

2,0

910

YE3-315M-6

90

125

169,5

161,0

985

859,41

0,85

94,9

6,7

2,0

2,0

970

YE3-315L1-6

110

150

206,8

196,4

985

1050,39

0,85

95,1

6,7

2,0

2,0

1155

YE3-315L2-6

132

180

244,5

232,2

985

1260,47

0,86

95,4

6,8

2,0

2,0

1260

YE3-355M1-6

160

215

295,7

280,9

990

1527,84

0,86

95,6

6,8

1,8

2,0

1638

YE3-355M2-6

200

270

364,6

346,4

990

1909,80

0,87

95,8

6,8

1,8

2,0

1788

YE3-355L-6

250

340

455,7

433,0

990

2387,25

0,87

95,8

6,8

1,8

2,0

1931

YE3-355X1-6

315

420

580,9

551,9

990

3007,94

0,86

95,8

6,8

1,8

2,0

1960

Lubrificando o tipo

Tamanho de quadro

Pólo

Vida da graxa/intervalo de Relubrication (até CT40℃)

Prelubricated

H80~160

6

40000 h

H180~280

6

40000 h

Regreasing

H315~355

6

60000 h

Quadro

DE lado

Lado de NDE

90

6205-2Z-C3

6205-2Z-C3

100

6206-2Z-C3

6206-2Z-C3

112

6306-2Z-C3

6306-2Z-C3

132

6308-2Z-C3

6308-2Z-C3

160

6309-2Z-C3

6309-2Z-C3

180

6311-C3

6311-C3

200

6312-C3

6312-C3

225

6313-C3

6313-C3

250

6314-C3

6314-C3

280

6317-C3

6317-C3

315

6319-C3/NU319

6319-C3

355

6322-C3/NU322

6322-C3
