IEC dos motores elétricos do elevado desempenho/RUÍDO industrial, vibração de refrigeração e baixa do fã
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nível da eficiência: | IE2 | tamanho de quadro: | Quadro do ferro de H180~355cast |
|---|---|---|---|
| Escala da saída: | 18.5~375KW | Montagem: | IMV1 /IM3011 |
| Realçar: | motores elétricos da eficiência elevada,motor elétrico de pouco peso |
||

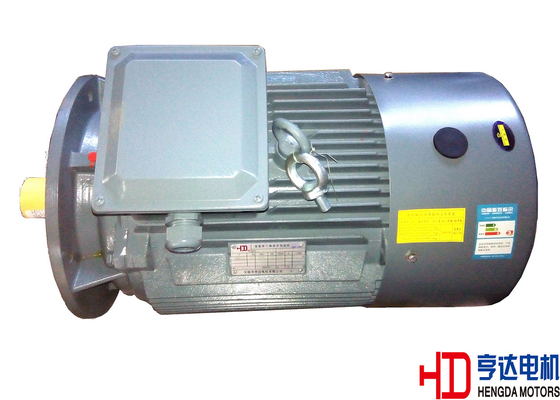

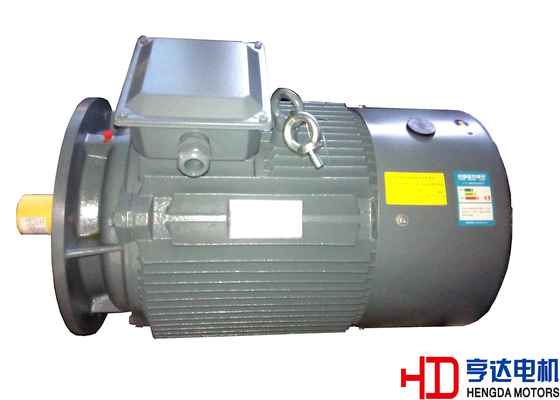

IEC dos motores elétricos do elevado desempenho/RUÍDO industrial, vibração de refrigeração e baixa do fã
|
Ambiental |
|
|
Variação da temperatura: |
-20~40℃ |
|
Umidade ambiental: |
90%less do que a humidade relativa |
|
Altura: |
menos de 1000m acima do nível do mar |
|
Condição ambiental: |
nenhum gás da causticidade, nenhuma poeira, poluição mental não pesada, nenhuma chama, nenhuma cristalização de sal |
|
Poder da fonte: |
|
|
Variável da tensão |
±5% |
|
variável da freqüência |
Tensão da liga de ±2% e variável da freqüência: ±5% |
|
|
|
|
Característica padrão: |
|
|
Padrão |
IEC /DIN |
|
Fase |
Trifásico |
|
Proteja a característica |
Totalmente incluido |
|
Tensão |
380V |
|
Freqüência |
50HZ |
|
Pólos |
2, 4, 6 |
|
Classe da proteção |
IP55 |
|
Isolação |
F/B |
|
Refrigerar |
IC411 |
|
Dever |
S1 |
|
Conexão |
Tipo de “Y” para 3kW e para baixo, tipo de “D” para 4kW e para cima |
|
Thermometry |
Opcional |
|
Certificação |
CCC, CE, ISO9001 |
|
Os motores especiais podem ser projetados de acordo com as exigências de clientes |
|
Lubrificando o período
|
Lubrificando o tipo |
Tamanho de quadro |
Pólos |
Vida da graxa/intervalo de Relubrication (até CT40℃) |
|
Prelubricated |
H80~160 |
2 |
20000 h |
|
4,6 |
40000 h |
||
|
H180~280 |
2 |
20000 h |
|
|
4,6 |
40000 h |
||
|
Regreasing |
H315~355 |
2 |
30000 h |
|
4,6 |
60000 h |
Poder avaliado
|
Tipo do motor |
2 pólo /3000 RPM |
4 pólo /1500 RPM |
6pole /1000 RPM |
|||
|
quilowatt |
HP |
quilowatt |
HP |
quilowatt |
HP |
|
|
YE2-180M |
22 |
30 |
18,5 |
25 |
|
|
|
YE2-180L |
|
|
22 |
30 |
15 |
20 |
|
YE200L |
30 |
40 |
30 |
40 |
18,5 |
25 |
|
37 |
50 |
|
|
22 |
30 |
|
|
YE225S |
|
|
37 |
50 |
|
|
|
YE225M |
45 |
60 |
45 |
60 |
30 |
40 |
|
YE250M |
55 |
75 |
55 |
75 |
37 |
50 |
|
YE280S |
75 |
100 |
75 |
100 |
45 |
60 |
|
YE280M |
90 |
125 |
90 |
125 |
55 |
75 |
|
YE2-315S |
110 |
150 |
110 |
150 |
75 |
100 |
|
YE2-315M |
132 |
180 |
132 |
180 |
90 |
125 |
|
YE2-315L1 |
160 |
215 |
160 |
215 |
110 |
150 |
|
YE2-315L2 |
200 |
270 |
200 |
270 |
132 |
180 |
|
YE2-355M |
250 |
340 |
250 |
340 |
160 |
215 |
|
|
|
|
|
200 |
270 |
|
|
YE2-355L |
315 |
420 |
315 |
420 |
250 |
340 |
|
YE2-355X1 |
355 |
475 |
355 |
475 |
315 |
420 |
|
YE2-355X2 |
375 |
500 |
375 |
500 |
|
|
IM montagem V1 e dimensões totais (milímetros)
|
Tamanho de quadro |
Pólo |
Dimensões de montagem (milímetros) |
Dimensões totais (milímetro) |
||||||||||||
|
D |
E |
F |
G |
M |
N |
P |
R |
S |
T |
C.A. |
ANÚNCIO |
HF |
L |
||
|
180M |
2,4,6 |
48 |
110 |
14 |
42,5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
180L |
2,4,6 |
48 |
110 |
14 |
42,5 |
300 |
250 |
350 |
0 |
4-¢18.5 |
5 |
380 |
310 |
500 |
800 |
|
200L |
2,4,6 |
55 |
110 |
16 |
49 |
350 |
300 |
400 |
0 |
4-¢18.5 |
5 |
410 |
335 |
540 |
845 |
|
225S |
4 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
905 |
|
225M |
2 |
55 |
110 |
16 |
49 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
910 |
|
4,6 |
60 |
140 |
18 |
53 |
400 |
350 |
450 |
0 |
8-¢18.5 |
5 |
470 |
370 |
605 |
940 |
|
|
250M |
2 |
60 |
140 |
18 |
53 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
|
4,6 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
490 |
380 |
630 |
1035 |
|
|
280S |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
4,6 |
75 |
140 |
20 |
67,5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
|
280M |
2 |
65 |
140 |
18 |
58 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
4,6 |
75 |
140 |
20 |
67,5 |
500 |
450 |
550 |
0 |
8-¢18.5 |
5 |
580 |
410 |
700 |
1115 |
|
|
315S |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1310 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1340 |
|
|
315M |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
|
315L |
2 |
65 |
140 |
18 |
58 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1425 |
|
4,6 |
80 |
170 |
22 |
71 |
600 |
550 |
660 |
0 |
8-¢24 |
6 |
645 |
535 |
858 |
1450 |
|
|
355M |
2 |
75 |
140 |
20 |
67,5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
|
|
355L |
2 |
75 |
140 |
20 |
67,5 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1640 |
|
4,6 |
95 |
170 |
25 |
86 |
740 |
680 |
800 |
0 |
8-¢24 |
6 |
720 |
650 |
1010 |
1670 |
|
Observação: R=Distance da flange ao ombro do eixo.
Caixa terminal
|
Tamanho de quadro |
Dia.of a linha (milímetro) |
X*Y*Z (milímetro) |
|
180 |
2-M36*2 |
150*160*105 |
|
200-225 |
2-M48*2 |
188*208*105 |
|
250-280 |
2-M64*2 |
216*251*120 |
|
315 |
2-M64*2 |
300*358*198 |
|
355 |
2-M72*2 |
300*380*200 |
Descrição:
O motor de série YP2 é totalmente incluido, fã de refrigeração, motor assíncrono trifásico da esquilo-gaiola, e é uma nova geração de motor assíncrono trifásico da baixa tensão aperfeiçoado com base no motor de série de Y. Os produtos básicos da série cumprem com o IEC e os padrões do RUÍDO, com generalidade internacional, são o produto ideal para exportar e substituir os produtos importados.
O motor de série YP2 é caracterizado pela eficiência elevada, economia de energia, baixa vibração, desempenho seguro, manutenção conveniente, bonito e a aparência nova, é uma aplicação típica do motor de poupança de energia, que adota cálculo eletromagnético avançado e o sistema especial da isolação. Comparando com a série de Y, YP2 melhora a proteção em nível (IP54 ou IP55), isolação (f) nivelado de acordo com a avaliação da classe B, reduz o ruído, e com a avaliação do ruído da carga, a estrutura do motor mais razoável. O método refrigerando é IC411. A dimensão da isolação e o nível de poder são conformam-se inteiramente ao padrão do IEC e ao padrão DIN42673.
O seguinte como opções ou pedido do cliente:
Classe IP56 da proteção
Calefator de espaço
Protetor do calor
Detector da vibração
Dimensão de montagem especial e dimensão do eixo
Baixos vibração e de baixo nível de ruído
Termômetro PT100 do rolamento (tamanho de quadro H180 e acima)
Termômetro PT100 do enrolamento
Pintura especial
“TH Húmido-tropical”
Outro
Aplicações:
Podem ser amplamente utilizados para conduzir vários máquinas e equipamentos comuns tais como compressores, fãs, bombas de água, matéria têxtil e trituradores. Além disso podem funcionar como o motor principal nas circunstâncias relativamente severas que incluem o petróleo, o produto químico, o farmacêutico e sectores mineiros.
